Wstęp

W dzisiejszym świecie-elektroniki dużej mocy-od serwerów i falowników po oświetlenie LED i pojazdy elektryczne-zarządzanie ciepłem ma kluczowe znaczenie dla wydajności i niezawodności. Statystyki to pokazująponad 55% awarii elektroniki ma związek-z temperaturą. W miarę jak urządzenia stają się mniejsze i wydajniejsze, tradycyjne metody chłodzenia często okazują się niewystarczające. Wprowadźradiator z rurką cieplną: pasywne, wysoce wydajne rozwiązanie do zarządzania ciepłem, które łączy w sobie zasady wymiany ciepła ze zmianą fazy z zaawansowaną konstrukcją żeberek.

Ten obszerny przewodnik przeprowadzi Cię przez wszystko, co musisz wiedzieć o radiatorach z rurkami cieplnymi: jak działają, ich kluczowe elementy, różne typy, testy wydajności i jak wybrać odpowiedni do swojego zastosowania. Porównamy również rury cieplne z technologią komory parowej, aby pomóc Ci podejmować świadome decyzje inżynieryjne.

Co to jest rura cieplna?

Zanim zagłębimy się w radiatory z rurkami cieplnymi, konieczne jest zrozumienie podstawowego pytania:co to jestrurka cieplna?

A rurka cieplnato urządzenie-przenoszące ciepło, które łączy w sobie zasady przewodności cieplnej i przemiany fazowej, aby efektywnie przenosić ciepło pomiędzy dwiema stałymi granicami faz. Rurki cieplne, opatentowane po raz pierwszy przez RS Gauglera z General Motors w 1942 r., a później niezależnie opracowane przez George'a Grovera w Los Alamos National Laboratory w 1963 r., stały się niezbędne w chłodzeniu nowoczesnej elektroniki.

Piękno rurki cieplnej polega na jej prostocie: nie zawiera żadnych ruchomych części, nie wymaga zewnętrznego zasilania i może przenosić ciepło setki razy skuteczniej niż lity pręt miedziany o tych samych wymiarach.

Jak działają rury cieplne?

Zrozumieniejak działają rurki cieplnema kluczowe znaczenie dla każdego, kto zajmuje się zarządzaniem ciepłem. Operacja opiera się na ciągłym cyklu parowania-kondensacji:

Cykl czterech-etapów

Odparowanie: Na gorącej granicy faz (sekcja parownika) ciecz w kontakcie z termicznie przewodzącą powierzchnią stałą zamienia się w parę, pobierając ciepło z tej powierzchni.

Przepływ pary: Para następnie przemieszcza się rurką cieplną do zimnej granicy faz (sekcja skraplacza), napędzana gradientem ciśnienia powstającym podczas parowania.

Kondensacja:Para skrapla się z powrotem w ciecz w chłodniejszym końcu, uwalniając utajone ciepło parowania.

Przepływ powrotny:Ciecz powraca do gorącej granicy faz w wyniku działania kapilarnego (poprzez strukturę knota), siły odśrodkowej lub grawitacji i cykl się powtarza.

Ten mechanizm-zmiany fazowej skutkujeefektywna przewodność cieplna od 100 do 1000 razy wyższaniż w przypadku litej miedzi, umożliwiając transport ciepła na duże odległości przy minimalnym spadku temperatury.

Struktura i komponenty rurek cieplnych

Typowa rurka cieplna składa się z trzech głównych części:

1. Koperta

Uszczelniona rura zawierająca płyn roboczy. Typowe materiały obejmują:

Miedź: Najczęściej używany do chłodzenia elektroniki, doskonała przewodność cieplna

Aluminium: Lekki, stosowany z płynem roboczym amoniaku do statków kosmicznych

Stal nierdzewna: Do środowisk-o wysokiej temperaturze lub korozyjnych

2. Struktura knota

Porowata wyściółka wewnątrz rurki, która wykorzystuje działanie kapilarne w celu zwrotu skroplonej cieczy. Typowe typy knotów obejmują:

Spiekana rurka

Spiekanie proszkowe + płytki rowek

3. Płyn roboczy

Płyn dobiera się na podstawie zakresu temperatur roboczych:

Radiator rurki cieplnej: Kompletny zespół

A radiator z rurką cieplnąintegruje jedną lub więcej rurek cieplnych w żebrowaną strukturę (zwykle z aluminium lub miedzi), aby stworzyć kompletne rozwiązanie chłodzące. Rurki cieplne działają jak nad-przewodniki termiczne, szybko przenosząc ciepło z podstawy do żeberek, gdzie jest ono rozpraszane na drodze konwekcji (z wentylatorem lub bez).

Proces produkcyjny

Produkcja rurek cieplnych: Rurkę napełnia się płynem roboczym, opróżnia i uszczelnia.

Załącznik do płetw: Żebra mocuje się do rurek cieplnych za pomocą następujących metod:

Lutowanie/lutowanie twarde: Zapewnia mocne wiązanie metalurgiczne przy niskiej odporności termicznej

Płetwy zamka błyskawicznego (pocięte/złożone): Tłoczone i złożone płetwy nasuwane na rury w celu uzyskania dużej gęstości lameli

Wbudowane/wciśnij Fit: Rurki cieplne wciśnięte w rowkowaną płytę podstawy

Rodzaje konstrukcji rurek cieplnych

Oto główne typy konstrukcji rurek cieplnych:

1. Spiekana rura cieplna

Produkcja: Proszek miedzi jest spiekany na wewnętrznej ścianie

Gęstość pozorna: odzwierciedla wielkość i nieregularność cząstek proszku; proszek o niższej gęstości pozornej pomaga zapobiegać tworzeniu się „mostków łukowych” podczas napełniania

Zalety: Silna siła kapilarna, działa w dowolnej orientacji (w tym przeciwko-grawitacji)

Typowe zastosowanie: chłodnice procesora,-elektronika dużej mocy

2. Rowkowana rura cieplna

Produkcja: Płytkie lub głębokie rowki są wytłaczane lub obrabiane wewnątrz rury

Zalety: Wysoka przepuszczalność, niski opór przepływu cieczy

Liczba zębów: D6: 80-100 zębów, D8: 135 zębów

Typowe zastosowanie: Zastosowania poziome lub-ze wspomaganiem grawitacyjnym

3. Kompozytowa rura cieplna (spiekana + rowkowana)

Produkcja: Łączy rowki zapewniające przepływ cieczy z warstwą spiekaną w celu uzyskania dodatkowej siły kapilarnej

Zalety: Wyższe Q-max w porównaniu z rurami z czystego spieku, doskonałe-działanie grawitacyjne

Rozważania projektowe: W przypadku częściowego-wypełnienia proszkiem badanie pod kątem ujemnym wymaga szczególnej uwagi

Typowe zastosowanie: Wymagające aplikacje wymagające wydajności zarówno w poziomie, jak i-przeciw grawitacji

4. Cienka/elastyczna rura cieplna

Zasada działania: Gdy ciepło jest dostarczane do sekcji parowania, płyn roboczy odparowuje i dostaje się do kanałów parowych, następnie skrapla się i powraca poprzez siłę kapilarną

Parametry kontrolne:

Rozkład wielkości cząstek: Grubszy proszek=wyższa porowatość, wyższa przepuszczalność

Rozmiar centralnego pręta: wpływa na grubość warstwy spiekanej i rozmiar kanału parowego

Gęstość wypełnienia proszkiem: związana z częstotliwością wibracji maszyny napełniającej

Temperatura spiekania: 900 ~ 1030 stopni przez około 9 godzin

Komora parowa vs rura cieplna: co jest lepsze?

Częstym pytaniem w zarządzaniu ciepłem jestkomora parowaw porównaniu z rurką cieplną-którą technologię wybrać? Obydwa działają na tej samej zasadzie zmiany-fazy, ale różnią się geometrią i zastosowaniem.

Kluczowe różnice

komora parowa

Porównanie wydajności

Komory parowe zazwyczaj oferują20–30% lepsza przewodność cieplnaniż równoważne konfiguracje rurek cieplnych w ograniczonych przestrzeniach. Jednakże rurki cieplne doskonale sprawdzają się, gdy trzeba przesyłać ciepło na większe odległości (np. z procesora graficznego w pobliżu krawędzi płyty głównej do tylnych żeberek wydechowych).

Kiedy wybrać każdy

Wybierz rurki cieplne, kiedy :

You need to transport heat over distances >100 mm

Jest miejsce na większe stosy żeberek i wiele wentylatorów

Kontrola kosztów jest priorytetem

Urządzenie może podlegać obciążeniom fizycznym (rurki cieplne są bardziej odporne mechanicznie)

Wybierz komory parowe, kiedy :

Przestrzeń jest bardzo ograniczona (cienkie urządzenia)

Musisz szybko rozprowadzić ciepło na dużym obszarze

Masz do czynienia z punktami aktywnymi o dużej gęstości strumienia ciepła

Aplikacja może uzasadniać wyższy koszt

Parametry i testowanie wydajności rur cieplnych

Aby zapewnić jakość, rury cieplne poddawane są rygorystycznym testom:

1. Ograniczenia transportu ciepła

Istnieje pięć głównych ograniczeń transportu ciepła, które określają maksymalną wydajność rurki cieplnej:

Thegranica kapilarnajest zwykle czynnikiem ograniczającym w projektowaniu rurek cieplnych i duży wpływ na to ma orientacja robocza i struktura knota.

2. Test Delta T (ΔT).

Mierzy różnicę temperatur pomiędzy końcówkami parownika i skraplacza. Mniejsza ΔT wskazuje lepszą wydajność izotermiczną. Standard branżowy:100% kontrola przy ΔT mniejszym lub równym 5 stopni.

3. Test Q-max

Określamaksymalna zdolność transportu ciepła(w watach) przed wyschnięciem knota. Zależy to od struktury knota, płynu i orientacji.

4. Test bezpieczeństwa/rozerwania

Rury cieplne to zbiorniki ciśnieniowe testowane pod kątem wytrzymywania wysokich temperatur bez wycieków. Typowytemperatura awarii: 320 stopniza wyciek.

5. Obliczanie oporu cieplnego

W przypadku rurki cieplnej miedziano-wodnej z knotem z metalu proszkowego, przybliżone wytyczne dotyczące oporu cieplnego:

Parownik/Skraplacz: 0,2 stopnia/W/cm² (w oparciu o powierzchnię zewnętrzną)

Osiowy: 0,02 stopnia /W/cm² (w oparciu o-powierzchnię przekroju przestrzeni pary)

Przykład: Dla rury cieplnej o średnicy 1,27 cm i długości 30,5 cm, która rozprasza 75 W przy długości parownika i skraplacza 5 cm, obliczona ΔT ≈ 3,4 stopnia.

Zalety radiatorów z rurkami cieplnymi

Ultra-wysoka przewodność cieplna: Przenosi ciepło 100–1000 razy lepiej niż lita miedź

Działanie izotermiczne: Różnica temperatur pomiędzy parownikiem i skraplaczem jest bardzo mała

Lekki i kompaktowy: Umożliwia smukłe konstrukcje dla nowoczesnej elektroniki

Brak ruchomych części: Cicha praca i wysoka niezawodność

Szeroki zakres działania: Od zastosowań kriogenicznych (-243 stopni) do zastosowań wysokotemperaturowych (1000 stopni)

Operacja pasywna: Nie jest wymagane zewnętrzne zasilanie

Typowe materiały: mosiądz kontra fioletowa miedź

Zrozumienie różnic materiałowych ma kluczowe znaczenie przy projektowaniu radiatora:

Fioletowa miedź (C1100)

Czystość: >99,9% czystej miedzi

Przewodność cieplna: Doskonały

Aplikacje: Rury cieplne, rurociągi z płytami chłodzącymi wodę

Charakterystyka: Lepsza przewodność i przenikanie ciepła niż mosiądz

Mosiądz (miedź-stop cynku)

Kompozycja: Miedź + cynk (zawartość miedzi zazwyczaj 60-80%)

Właściwości: Wyższa twardość, dobra ciągliwość, lepsza odporność na korozję

Aplikacje: Elementy konstrukcyjne, złącza płyt chłodzących wodę

Charakterystyka: Dobra odporność na utlenianie, niższa przewodność cieplna niż czysta miedź

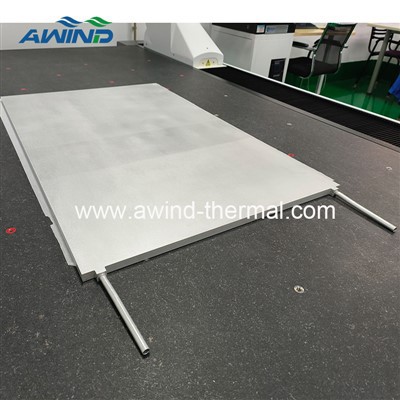

Wbudowana płyta chłodząca z rurką miedzianą

Łączy oba materiały, aby wykorzystać ich zalety: fioletowa miedź zapewniająca szybkie przewodzenie ciepła, mosiądz zapewniający odporność na korozję i stabilność strukturalną.

Rozważania projektowe i przewodnik wyboru

Krok 1: Zdefiniuj wymagania

Obciążenie cieplne (Q): Ile watów należy rozproszyć?

Maksymalna dopuszczalna temperatura: T_węzełlub T_sprawa

Warunki otoczenia: Przepływ powietrza, temperatura, ograniczenia przestrzenne

Orientacja: Czy rury cieplne będą działać poziomo, pionowo czy wbrew grawitacji?

Krok 2: Wybierz typ knota w oparciu o orientację

Krok 3: Określ rozmiar i ilość rurek cieplnych

Średnica: Typowe rozmiary 4 mm, 6 mm, 8 mm. Większe średnice transportują więcej ciepła, ale wymagają więcej miejsca

Liczba rur: Wiele rurek cieplnych używanych równolegle w celu rozprowadzania ciepła i zmniejszania oporu cieplnego

Krok 4: Projekt płetw

Materiał płetw: aluminium (lekkie,-opłacalne) lub miedź (wyższa przewodność)

Gęstość płetw: Więcej żeberek zwiększa powierzchnię, ale może ograniczać przepływ powietrza

Metoda mocowania: Połączenia lutowane zapewniają najlepszą wydajność cieplną

Zastosowania w różnych branżach

Radiatory z rurkami cieplnymi są wykorzystywane w różnorodnych zastosowaniach:

Często zadawane pytania

P: Czy rury cieplne kiedykolwiek przeciekają lub ulegają uszkodzeniu?

Wysokiej-jakości rury cieplne są uszczelniane i testowane pod kątem odporności na ciśnienie rozrywające. Mają bardzo długą żywotność, ale mogą ulec uszkodzeniu w przypadku przebicia lub eksploatacji przekraczającej limit Q-max.

P: Czy rury cieplne można zginać?

Tak, ale wymagane jest ostrożne zginanie, aby uniknąć załamań ograniczających przepływ pary. Należy przestrzegać wytycznych dotyczących minimalnego promienia zgięcia.

P: Jak obliczyć, ile rurek cieplnych potrzebuję?

Zależy to od całkowitego obciążenia cieplnego i Q-max każdej rury. W przypadku złożonych projektów zaleca się symulację termiczną (CFD).

P: Czy czarny radiator jest lepszy?

Nie-chociaż czarne powierzchnie emitują nieco lepsze promieniowanie, w przypadku żebrowanych radiatorów dominującym mechanizmem chłodzenia jest konwekcja. Kolor ma znikomy wpływ na wydajność.

P: Dlaczego nie zrobić całego radiatora z miedzi?

Miedź jest ciężka, droga i trudniejsza w obróbce. Połączenie miedzianych rurek cieplnych z aluminiowymi żebrami zapewnia doskonałą równowagę wydajności, wagi i kosztów.

P: Jaka jest różnica między rurkami cieplnymi a komorami parowymi?

Rury cieplne przenoszą ciepło liniowo (1D), podczas gdy komory parowe rozprowadzają ciepło po powierzchni (2D). Komory parowe są lepsze w przypadku cienkich urządzeń o dużej gęstości strumienia ciepła.

P: Czy rury cieplne mogą pracować w dowolnej orientacji?

Rurki cieplne ze spiekanego knota działają w dowolnej orientacji dzięki silnym siłom kapilarnym. Rowkowane rurki cieplne z knotem wymagają wspomagania grawitacyjnego.

Wniosek

Radiatory z rurkami cieplnymi są niezbędne w nowoczesnej-elektronice dużej mocy. Wykorzystując technologię zmiany{{2}fazy, zapewniają wyjątkową wydajność cieplną w kompaktowych, niezawodnych obudowach. Niezależnie od tego, czy potrzebujesz standardowego projektu, czy rozwiązania w pełni dostosowanego, zrozumienie podstaw-rodzajów knotów, materiałów, testów i kryteriów wyboru-pomoże Ci osiągnąć optymalne chłodzenie.

W przypadku zastosowań wymagających ultra-cienkich profili lub obsługi ekstremalnej gęstości strumienia ciepła,chłodzenie komorą parowąmoże być lepszym wyborem. Jednakże w przypadku większości zastosowań związanych z chłodzeniem elektroniki, wymagających transportu ciepła na odległość,radiatory z rurkami cieplnymipozostaje najbardziej-opłacalnym i niezawodnym rozwiązaniem.
