Zasada chłodzenia cieczą: W urządzeniu z zamkniętym obiegiem cieczy ciecz przepływa przez pompę. Podczas przepływu cieczy po źródle ciepła ciepło było odbierane przez ciecz. Na koniec ciecz jest zawracana do pompy i krąży ponownie i ponownie.

Ze względu na wysoką wydajność chłodzenia przewodność cieplna jest 20 razy większa niż chłodzenie powietrzem, może rozwiązać setki lub tysiące problemów z ciepłem KW. Szeroko stosowany w urządzeniach laserowych, wojskowych, medycznych, energoelektronicznych, przemysłowych itp.

Płynna płyta chłodzącasprawa projektowa

Wejście projektowe

Wymagana moc chłodnicza na płytę: 1,6kW

Temperatura wody zasilającej/powrotnej: 8/13 st.C

Temperatura powierzchni płyty: 20 st.C

Maks. Temperatura powierzchni: 40 st.C

Temperatura otoczenia: 24 st.C do 26 st.C

Maks. Rozmiar zimnej płyty: 940 mm (dł.) x 145 mm (szer.)

Maksymalna grubość blachy: 15mm

DN rury miedzianej: 9,5 mm z 7,1 mm ID

Prędkość przepływu wody: 2,5 m/s (maks.)

Liczba otworów: 14 (śruby z łbem stożkowym M6 x 25 mm, jak pokazano poniżej na czerwono i niebiesko)

Źródło ciepła

Symulacja termiczna

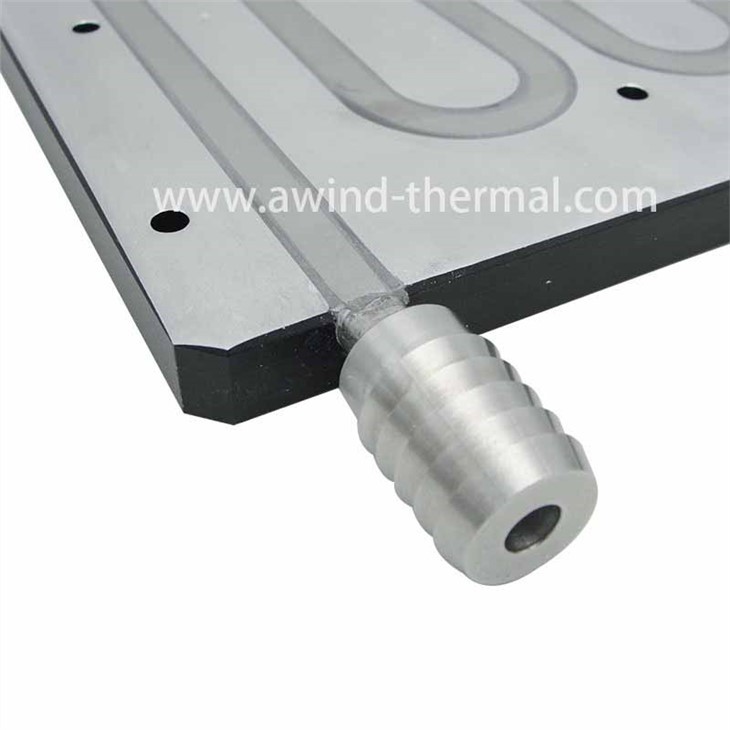

Rozwiązanie: płynny zimny talerz

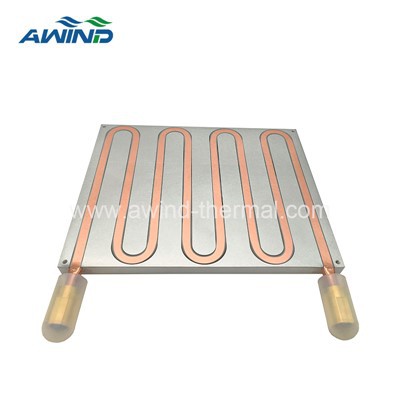

Rozmiar podstawy płyty zimnej w płynie: 940*145*12.7mm, materiał: AL6061

Rozmiar rury miedzianej: średnica 9.5mm, grubość =1}.27mm, materiał: C1100

Model symulacyjny (ICEPAK)

Spadek ciśnienia: 1632 Pa

Maksymalna prędkość: 1,97 m/s

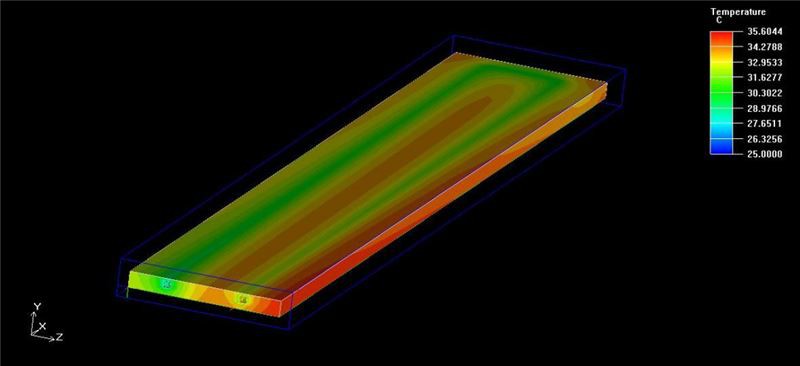

Temperatura radiatora

△T: 10,6044 stopnia

Wniosek

Typ	Ta (stopień)	Tb-max( stopień )	Delta T	Przepływ	Rezystancja (stopień / W)
Wyciskanie AL	25.0	35.6044	10.6044	1.97m/s	0.0066

Ta: Temperatura otoczenia

Dzięki temu projektowi wynik symulacji rozwiązania może spełnić Twoje wymagania.

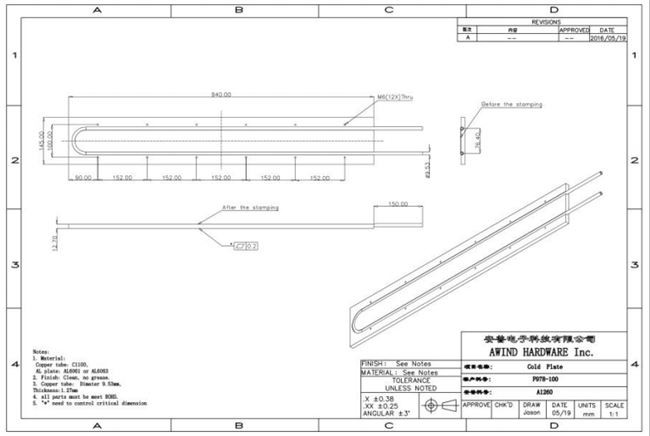

Projekt rysunku

Wiązanie epoksydowe

Właściwości epoksydowe:

• Doskonała przewodność cieplna

• Doskonała przyczepność

• Niska lepkość umożliwia szybkie samopoziomowanie

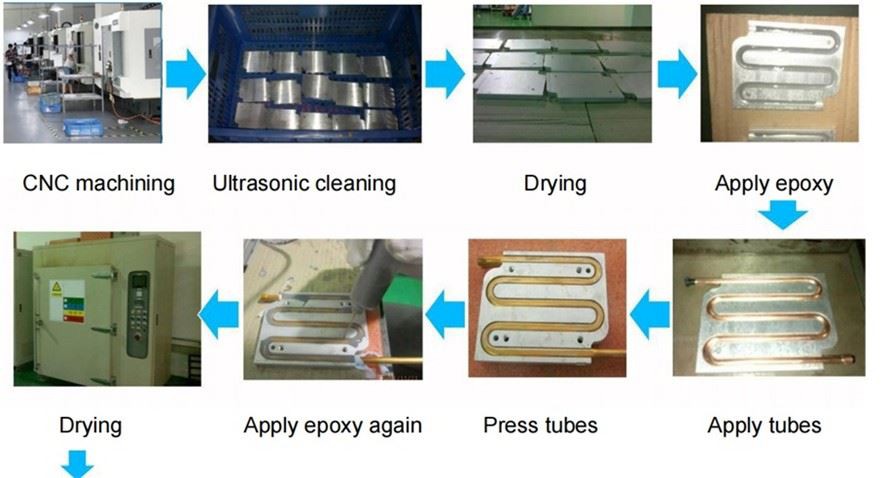

Proces

Główne punkty

Temperatura roztworu: 50 plus/5 stopni Moczyć około 3 min

PH cieczy: 6 ~ 8

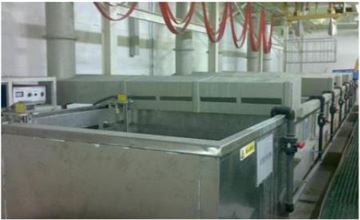

Staw z roztworem

Moczyć około 3 min

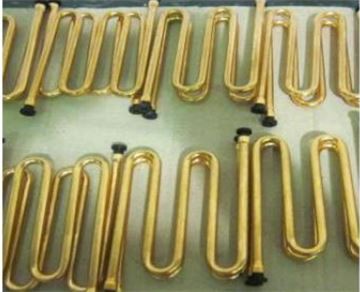

Korki zapobiegające przedostawaniu się roztworu chemicznego do probówki

Zastosuj 70-3812 wysokotemperaturową żywicę epoksydową, zmierz wagę: po nałożeniu - przed nałożeniem =0.2 plus /-1g

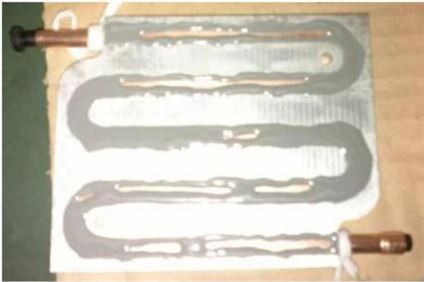

Aby uzyskać lepszy efekt wiązania, nałóż ponownie żywicę epoksydową, mierz wagowo: po nałożeniu - przed nałożeniem =1~3g wypełnij wszystkie ubytki powstałe po stemplowaniu.

Automatyczny dozownik do nakładania żywicy epoksydowej

Wypełnij wszystkie ubytki powstałe po tłoczeniu

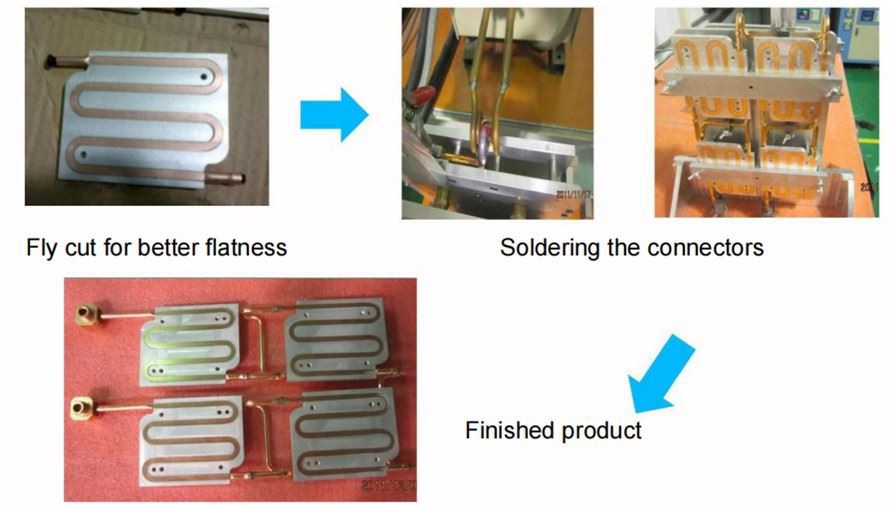

Krój Fly dla lepszej płaskości

Powierzchnia całkowita:<0.1mm for 100x100mm area

Powierzchnia styku źródła ciepła:<0.05mm for 100x100mm area

Czyszczenie ultradźwiękowe ponownie w celach kosmetycznych

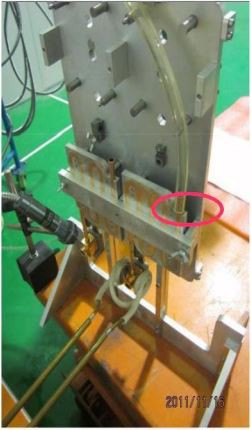

Czujnik podczerwieni do monitorowania temperatury spawania.

Moc spawania: złącze 1410 plus /- 10w

Rura: 1200 plus /- 10w

Czujnik położenia do złącza spawanego

Temperatura czujnika:

Złącze: 200~650

Rura: 200 ~ 580

Czas do osiągnięcia przez spawany przedmiot stałej temperatury: 2,5min

Zgrzewarka indukcyjna HF

Test kontroli jakości

Nasze płyty chłodzone cieczą zostaną sprawdzone przed dostawą do klientów, aby zapewnić jakość produktów. Zapewnimy jakość naszych produktów poprzez testy szczelności i próby ciśnieniowe.

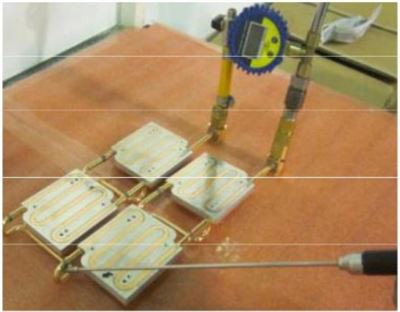

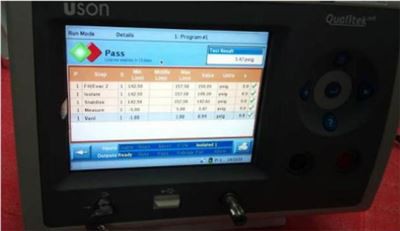

Test szczelności 1:Wysokie ciśnienie N2 w celu sprawdzenia możliwego wycieku
