Wraz z ciągłym ulepszaniem funkcjonalności produktów elektronicznych potrzebnych jest więcej funkcji i większa niezawodność, a nadmierne ciepło pozostaje główną przeszkodą w opracowywaniu aplikacji nowej generacji charakteryzujących się lepszą wydajnością i przełomowymi innowacjami.
Każda branża, zwłaszcza mobilna, opieka zdrowotna, telekomunikacja i Internet rzeczy, opracowuje nowe produkty i systemy, które muszą być lekkie, wielofunkcyjne i zdolne do radzenia sobie z dużymi obciążeniami cieplnymi z dużą niezawodnością.
Inżynierom trudno jest efektywnie zarządzać ciepłem, ponieważ konsumenci wymagają mniejszych, cieńszych i mocniejszych urządzeń, a także większej liczby opcji, funkcji i możliwości.
Chłodzenie dwufazowe szybko się rozwija i staje się coraz bardziej popularne w rozwiązywaniu tych problemów. Rury cieplne szczególnie nadają się do rozpraszania ciepła, aby uzyskać szybsze rozpraszanie ciepła, mniejszą wagę, większą niezawodność i dłuższą żywotność. Jednak najbardziej znaczącą zaletą rurek cieplnych jest ich elastyczność konstrukcyjna, która pozwala na łatwe wbudowanie ich w grzejnik, co znacznie poprawia wydajność i wydajność chłodzenia.
Rurka cieplna wygeneruje skuteczne i długotrwałe rozwiązania chłodzące. Awind od dwudziestu lat wprowadza innowacje i produkuje rozwiązania w zakresie rurek cieplnych. Nasze doświadczenie pozwala nam projektować i produkować skuteczne i trwałe rozwiązania chłodnicze, które mogą pracować w najbardziej wymagających warunkach środowiskowych.
Plastyczną miedzianą ściankę i knot można wyginać lub spłaszczać, aby spełnić wymagania termiczne i geometryczne zastosowania. Można to wykorzystać do zmniejszenia całkowitego rozmiaru, zwiększenia kontaktu powierzchniowego lub ułożenia rurek cieplnych wokół sprzętu instalacyjnego itp. Rurki cieplne można osadzić w innych technologiach w celu przyspieszenia dyfuzji ciepła lub wykorzystać w systemie do transportu ciepła ze źródła ciepła do bezpieczne miejsce do rozproszenia.
Błędne przekonanie nr 1: Jeśli rurki cieplne zostaną uszkodzone, ciecz dostanie się do urządzeń elektronicznych.
Prawda: Rurki cieplne trudno złamać. W wyjątkowo mało prawdopodobnych okolicznościach bardzo mała ilość cieczy w rurociągu zostanie całkowicie zaadsorbowana w knotu rurki cieplnej i nie będzie mogła kapać ani wyciekać na urządzenie elektroniczne.
Rurki cieplne są zasadniczo wytrzymałym i całkowicie pasywnym systemem, bez ruchomych części, które z biegiem czasu ulegną zużyciu. Aby „złamać” dobrze wykonaną rurkę cieplną, trzeba ją rozciąć lub wielokrotnie zgiąć lub złożyć. Podczas napełniania rurkę cieplną wypełnia się próżnią, dzięki czemu ilość płynu zawartego w rurociągu zawsze występuje w postaci pary, dzięki czemu nie będzie kapać.
Trwałość, wyższa niezawodność i szczelność sprawiają, że rury cieplne są rozwiązaniem dla przemysłu lotniczego, medycznego, elektroniki użytkowej, zastosowań wymagających dużej mocy, które wymagają wysokiej niezawodności, oraz rynków, gdzie wycieki z tradycyjnych roztworów płynnych mogą mieć katastrofalne skutki.
Błędne przekonanie 2: Rurki cieplne są bardzo ciężkie
Prawda: Rury cieplne mogą zmniejszyć wagę w większym stopniu niż dodanie innych komponentów.
Ponieważ są one zwykle wykonane z miedzi (cięższego materiału), niektórzy uważają, że zintegrowanie rurek cieplnych zwiększy wagę ich rozwiązań. Chociaż rurki cieplne są wykonane z miedzi, są one puste w środku, co może zmniejszyć wagę rozwiązania i poprawić wydajność cieplną na wiele sposobów.
Rury cieplne są zwykle używane do przenoszenia ciepła do obszarów, które są chłodniejsze, bardziej oddalone w sprzęcie lub komponentach. Do tych przestrzeni można dodać wentylatory i lekkie konstrukcje żeberkowe, aby zmniejszyć całkowity rozmiar i wagę rozwiązań chłodzących.

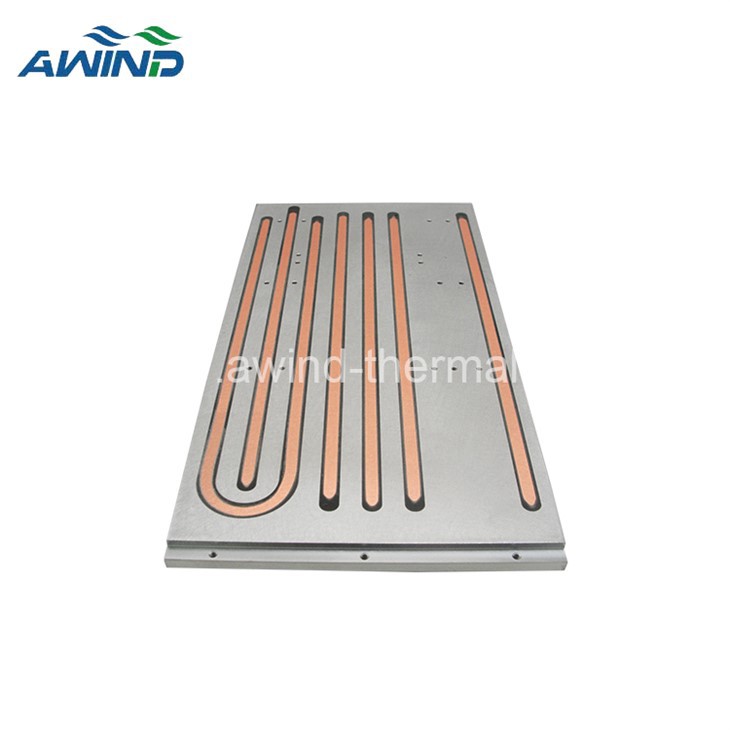

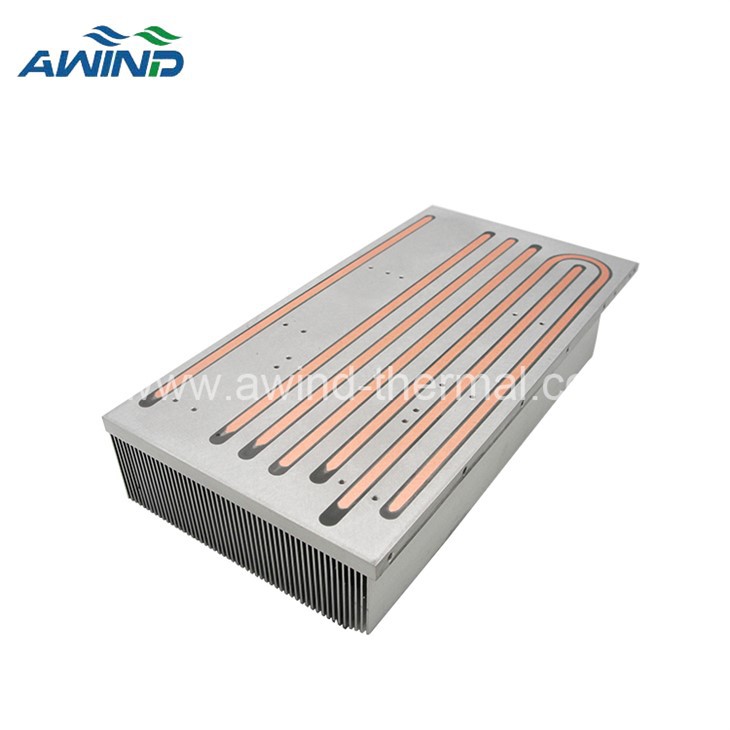

Innym częstym przykładem jest zastąpienie tradycyjnych miedzianych lub większych radiatorów aluminiowymi podstawami radiatorów z wbudowanymi rurkami cieplnymi. Wysoka skuteczność rozpraszania ciepła przez rury cieplne pozwala równomiernie i szybko rozprowadzać ciepło po całym grzejniku, poprawiając w ten sposób wydajność grzejnika, zmniejszając rozmiar grzejnika i wymaganą ilość materiału, a tym samym zmniejszając całkowitą wagę i koszt rozwiązania.
Błędne przekonanie nr 3: Rurki cieplne można stosować wyłącznie razem z parownikami i skraplaczami na obu końcach
Prawda: Rury cieplne pracują na całej długości rurociągu i niezależnie od ich położenia na rurociągu, stale przekazują ciepło z obszarów cieplejszych do obszarów zimniejszych.
Rury cieplne są zwykle projektowane jako elementy zarządzania ciepłem w celu transportu ciepła z jednego źródła ciepła do drugiego w celu bezpiecznego i skutecznego rozpraszania. To wykorzystanie jest powszechne, ale nie jest to jedyny sposób wykorzystania rurek cieplnych.
Konstrukcja ssąca rdzenia rury cieplnej umożliwia pracę w dowolnym kierunku i zazwyczaj przebiega przez całą długość rurociągu. Ciepło zasadniczo rozprzestrzenia się od ciepła do zimna, to samo dotyczy rur grzewczych. Niezależnie od tego, gdzie ciepło zostanie umieszczone na rurociągu, zawsze przepływa ono od źródła ciepła do punktu kondensacji, a następnie ponownie powraca przez knot. Zwiększa to elastyczność projektowania i możliwości wykorzystania rurek cieplnych, aby osiągnąć bardziej innowacyjne i opłacalne zarządzanie ciepłem.
Jednym ze sposobów jego wykorzystania jest osadzenie rurek cieplnych w celu rozprowadzania ciepła zamiast jego przenoszenia. Gdy rurka cieplna jest osadzona w dolnej części grzejnika, ciepło będzie się skraplać na całej długości rurki cieplnej, a nie w stałym obszarze. Na przykład integracja rurek cieplnych z radiatorami chłodzonymi powietrzem w celu zwiększenia wydajności przy dużej mocy i zmniejszenia zapotrzebowania na systemy płynne podczas chłodzenia IGBT dużej mocy.
Błędne przekonanie nr 4: Rury cieplne mogą rozprzestrzeniać ciepło tylko po linii prostej. Jeśli chcę rozprowadzać ciepło po całej podstawie, potrzebuję komory parowej.
Prawda: Rurki cieplne można wyginać i wykorzystywać w sposób podobny do komory parowej, ale z pełniejszą konstrukcją.
Kiedy rurki cieplne są początkowo wprowadzane i integrowane z innymi technologiami, są one osadzone w liniach prostych. Aby równomiernie rozproszyć ciepło, inżynierowie zastosowali komorę parową. Chociaż komory parowe mogą skutecznie zapewnić równomierne rozprowadzanie ciepła, wiążą się z nimi również szereg wyzwań projektowych, które mogą nie być odpowiednie dla każdego zastosowania.
Chociaż rurka cieplna przenosi ciepło tylko wzdłuż swojej osi, oś można wygiąć lub używać w połączeniu z wieloma rurkami cieplnymi, aby skutecznie działać jako płaski mechanizm dyfuzyjny podobny do komory parowej. Rury cieplne są tańsze, mają większą integralność strukturalną i mogą być zaprojektowane tak, aby naśladować funkcjonalność i wydajność komory parowej. Jeśli rurka cieplna jest prawidłowo osadzona, może wytrzymać znaczną siłę montażową w zastosowaniach, w których komora parowa jest zbyt delikatna.
Błędne przekonanie nr 5: Rurki cieplne muszą być bardzo gorące, aby działały.
Prawda: Technologia produkcji umożliwia prawidłowe działanie rurek cieplnych nawet przy niewielkich różnicach temperatur.
Ze względu na zależność działania rurek cieplnych od parowania i kondensacji, panuje powszechne błędne przekonanie, że aby skorzystać z rurek cieplnych, konieczne są znaczne różnice temperatur lub wysokie temperatury.
Jednakże ze względu na to, że rurka cieplna przed uszczelnieniem jest wypełniona próżnią, w punkcie nasycenia płyn występuje zarówno w postaci cieczy, jak i pary. Jest to w zasadzie podobne do wrzenia cieczy w niższych temperaturach na większych wysokościach i przy niższych ciśnieniach. Cząsteczki wymagają mniej ciepła, aby były wystarczająco wzbudzone, aby przekształcić fazę z cieczy w parę. Dlatego temperatura źródła ciepła nie musi osiągać standardowej temperatury wrzenia w temperaturze pokojowej, co spowoduje przejście z fazy ciekłej w gazową. W rzeczywistości różnica między „gorącym” i „zimnym” obszarem rurki cieplnej wymaga zaledwie kilku stopni, aby była skuteczna. Jest to jedna z głównych korzyści stosowania rurek cieplnych, gdyż pozwala zminimalizować opór cieplny rozwiązania.

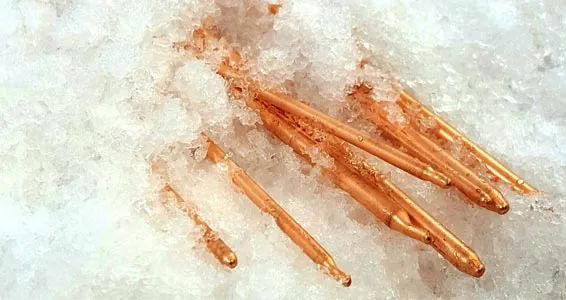

Błędne przekonanie nr 6: Rurek cieplnych nie można używać w warunkach zamarzania
Prawda: Rury cieplne można zaprojektować do pracy w ekstremalnie trudnych warunkach, takich jak mróz.
Działanie rurek cieplnych w warunkach środowiskowych zależy od materiału i konstrukcji. Chociaż miedź + woda to najpopularniejsza kombinacja; Inne materiały mogą być użyte zgodnie ze specjalnymi wymaganiami. Ciecze takie jak amoniak, metanol i aceton mogą łączyć się z kompatybilnymi metalami, tworząc rury cieplne, które mogą pracować w temperaturach znacznie poniżej -60 stopnia C.
Błędne przekonanie nr 7: Rury cieplne są bardzo drogie
Prawda: dodanie rurek cieplnych może obniżyć koszty rozwiązania.
Plastyczność miedzi umożliwia ekonomiczną produkcję rurek cieplnych, niezawodne uszczelnienie oraz łatwe gięcie i prasowanie w określone kształty geometryczne. Awind dysponuje kompleksowym procesem produkcyjnym i technologią projektowania rur cieplnych, dzięki której można produkować bardzo opłacalne, wysokowydajne rury cieplne z miedzi i wody. Rury cieplne umożliwiają inżynierom wykorzystanie aluminiowych i wbudowanych rurek cieplnych w zastosowaniach wymagających miedzianych żeberek, co pozwala obniżyć koszty. Mogą również wyeliminować potrzebę stosowania wentylatorów lub innych komponentów, oszczędzając w ten sposób pieniądze i wagę.
